TRANSMITEN Y TRANSPORTAN ENERGIA

TRANSMITEN Y TRANSPORTAN ENERGÍA

 SOPORTES:


Los soportes son elementos que sirven de apoyo a otros elementos. El eje y la
guía son dos ejemplos de soportes.
El eje es un soporte de forma cilíndrica y alargada que permite la rotación de
otro elemento alrededor de él, o bien hace que giren ambos solidariamente, en cuyo caso recibe el nombre de árbol.La guía es un soporte de forma variable que normalmente está fijo.

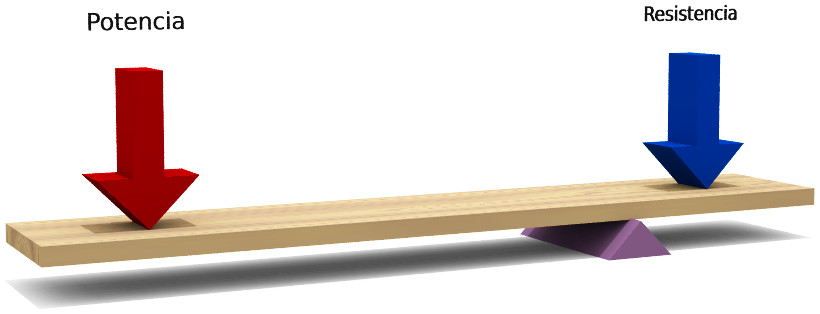

LA PALANCA:

La palanca es un elemento rígido y alargado que gira alrededor de un eje situado
en el punto de apoyo de la palanca. Transforma una fuerza giratoria en otra fuerza giratoria.
La relación entre la fuerza aplicada y la reacción obtenida sigue la siguiente ley:

Fuerza x Brazo motor = Resistencia x Brazo resistente.

 RUEDAS DE FRICCIÓN:





La polea o rueda es un elemento de forma cilíndrica y poco espesor que gira
alrededor de un eje o solidariamente con él. Las principales funciones son las siguientes:
- Permite cambiar la dirección de una fuerza.
- Permite transmitir una fuerza y el movimiento de rotación entre ejes paralelos.
La transmisión se realiza mediante dos discos, fijos a sus ejes respectivos, que se
encuentran en contacto entre sí, transmitiéndose el movimiento por fricción.

POLEAS:

Llamamos polea a la rueda que se utiliza en las transmisiones por medio de
correa y correa a la cinta o cuerda flexible unida en sus extremos que sirve para
transmitir el movimiento de giro entre una rueda y otra.

TRANSMISION POR CADENA:

Este tipo de sistema de transmisión es muy parecido a la transmisión por correa;
la diferencia estriba en que en este caso las dos ruedas poseen una serie de salientes denominados dientes, y la cadena tiene una serie de huecos
 en los que los dientes encajan perfectamente.
 Con esta modificación la transmisión deja de producirse por fricción entre correa y polea y no existe por lo tanto problema alguno de deslizamiento.

ACUMULAN ENERGIA

ACUMULAN ENERGÍA

 GOMAS:

La goma es un operador que tiene forma anular y sección circular, rectangular,
cuadrada, y, en ciertas aplicaciones, trapecial y dentada. Permite mantener unidos entre sí varios objetos. Se utiliza como elemento de transmisión y como muelle en los montajes de pequeños prototipos, pero habitualmente se emplea como correa para la transmisión del movimiento de rotación.

MUELLES:

El muelle es un operador formado por un alambre arrollado helicoidal mente. Se
emplea en topes, suspensiones, etc.

RESORTES:



El resorte esta formado por láminas ensambladas (de ballesta) o por un fleje
arrollado en espiral alrededor de un eje al que se fija uno de sus extremos. Los resortes de ballesta se emplean en suspensiones de vehículos pesados. Los resortes en espiral se emplean en relojes, juguetes y temporizadores.

TRANSMITEN MOVIMIENTO

TRANSMITEN MOVIMIENTO

los que transmiten movimiento son tres movimientos lineal,circular y alternativo :

MOVIMIENTO CIRCULAR :

RUEDAS DE FRICCIÓN

La polea o rueda es un elemento de forma cilíndrica y poco espesor que gira
alrededor de un eje o solidariamente con él. Las principales funciones son las siguientes:
- Permite cambiar la dirección de una fuerza.
- Permite transmitir una fuerza y el movimiento de rotación entre ejes paralelos.
La transmisión se realiza mediante dos discos, fijos a sus ejes respectivos, que se
encuentran en contacto entre sí, transmitiéndose el movimiento por fricción.

POLEAS

Llamamos polea a la rueda que se utiliza en las transmisiones por medio de
correa y correa a la cinta o cuerda flexible unida en sus extremos que sirve para
transmitir el movimiento de giro entre una rueda y otra.
La polea se coloca en el eje, mientras que la correa es el elemento de unión entre
las poleas. El conjunto para la transmisión del movimiento consta de dos poleas como
mínimo y una correa. El movimiento se produce por la fricción entre la polea y la
correa.

RUEDAS DENTADAS O ENGRANAJES

La transmisión por engranajes se utiliza para transmitir un movimiento
de rotación de un eje a otro. Este sistema consta de dos ruedas o cilindros con una serie
de salientes denominados dientes y de huecos que encajan perfectamente en los de los
dientes de la otra rueda. Así, la transmisión del movimiento se realiza por empuje de los
dientes que encajan en los dientes de la otra rueda.

MOVIMIENTO LINEAL :

TRANSMISIÓN POR CADENA

Este tipo de sistema de transmisión es muy parecido a la transmisión por correa;
la diferencia estriba en que en este caso las dos ruedas poseen una serie de salientes
denominados dientes, y la cadena tiene una serie de huecos en los que los dientes
encajan perfectamente. Con esta modificación la transmisión deja de producirse por
fricción entre correa y polea y no existe por lo tanto problema alguno de deslizamiento.

MOVIMIENTO ALTERNATIVO :


El mecanismo de movimiento alternativo , también llamado mecanismo de movimiento alternante, es un movimiento repetitivo hacia arriba y hacia abajo o hacia delante y hacia atrás.lo que permita que se puedan operar amotores alternativos y bombas. Los dos movimientos opuestos que conforman un ciclo de alternancia son llamados tiempos del mecanismo
El Movimiento alternativo es claramente visible en las máquinas de vapormotores estacionarios y locomotoras de vapor de cilindro exterior, ya que el cigüeñal (en este caso es la propia rueda) y la biela generalmente son visibles. primitivas, en particular horizontal
Matemáticamente, el movimiento alternativo es aproximadamente un movimiento armónico simple sinusoidal. Técnicamente, sin embargo, el movimiento alternativo producido por la rotación de un mecanismo de biela-manivela sale un poco del movimiento armónico simple debido al cambio de ángulo de la biela durante el ciclo.

operadores mecanicos

    OPERADORES MECÁNICOS

Los operadores mecánicos permiten el funcionamiento de una maquina; teniendo  en cuenta la fuerza que ejerce sobre ellos.
los operadores mecánicos convierten la fuerza en movimiento.

    SE CLASIFICAN EN

-Transmiten Movimiento.

-Acumulan Energía.

-Transmiten y transportan Energía.
